A SafetyBATTbox termékcsaládot a sérült akkumulátorok kezelésére vonatkozó legújabb veszélyesáru-előírások szerint fejlesztették ki, és megfelel a BAM, az ADR 2025 és az amerikai U.S. DOT követelményeinek:
A LogBATT SafetyBATTbox megoldásai sikeresen teljesítettek 45 valós tűztesztet
A LogBATT rendelkezik P911/LP906 szerinti eljárásjóváhagyással
Lítiumion-akkumulátorok szállítóboxai – a LogBATT SafetyBATTbox termékcsaládja
A SafetyBATTbox termékcsaláddal a LogBATT tanúsított megoldásokat kínál lítiumion-akkumulátorok szállítására, karanténtárolására, tárolására és vészhelyzeti kezelésére, összhangban az ADR 9. veszélyességi osztály előírásaival, a vonatkozó csomagolási utasításokkal (P903, P908, P909, P910, P911, LP903, LP904, LP905, LP906), valamint az SV 310, SV 376 és SV 377 különleges előírásokkal.
Megoldásaink az alábbi területeken alkalmazhatók:
- sérült lítiumakkumulátorok, lítiumion-akkumulátorok és lítiumcellák
- hibás vagy kritikusan sérült akkumulátorok
- ADR-kompatibilis akkumulátorszállítás
- lítiumion-akkumulátorok biztonságos tárolása
- haváriahelyzetek és karanténkezelés
- ipari vállalatok, logisztikai szolgáltatók, műhelyek és hulladékgazdálkodási vállalkozások számára
SafetyBATTbox XL-2.2+
SafetyBATTbox XL 2.2
SafetyBATTbox XL-lite
SafetyBATTbox L-2
SafetyBATTbox M-2
SafetyBATTbox S-1
SafetyBATTbox S-1-lite
Thermal Runaway: az akkumulátorszállítás legnagyobb kockázata
A lítiumion-akkumulátorcellák már kisebb mechanikai sérülések, elöregedés, túltöltés vagy nem megfelelő töltés esetén is hajlamosak lehetnek egy olyan hőreakcióra, amelyet a szakirodalom Thermal Runaway (magyarul: termikus láncreakció) néven ismer. Ez egy ellenőrizetlen önmelegedési folyamat, amely fokozatosan erősödik, miközben nagy mennyiségű füstgáz keletkezik. A cellában kialakuló nyomás olyan mértékben megnőhet, hogy robbanás, majd azt követően intenzív tűz alakulhat ki. Mivel egy akkumulátor általában számos különálló cellából épül fel, fennáll annak a veszélye, hogy az egyik cellában keletkező tűz átterjed a szomszédos cellákra is. Ezt a jelenséget Thermal Propagation néven említik, és ez okozza, hogy egyetlen akkumulátorcella tüze rövid idő alatt nehezen kontrollálható tűzeseménnyé válhat.
Képzeljük el úgy, mint egy lavinát:
- Kis kezdeti reakció
- Önerősítő folyamat
- Gyorsan terjedő és súlyosbodó esemény
A felpúposodott laptopakkumulátorok vagy az olyan e-bike akkumulátorok, amelyek egy leesést követően kívülről sérülésmentesnek tűnhetnek, valamint az elektromos járművek sérült hajtóakkumulátorai gyorsan komoly kockázatot jelenthetnek. Ilyen esetekben elengedhetetlen a biztonságos ideiglenes tárolás a szabályoknak megfelelő szállításig.
A gyártói visszahívások vagy a szervizekben végzett lítiumion-akkumulátorcserék szükségessé teszik a jól szervezett és következetes újrahasznosítási logisztikát
A LogBATT biztonsági megoldásai Thermal Runaway események kezelésére
A BAM (a német Szövetségi Anyagkutató és Vizsgáló Intézet) által tűztesztekkel, valamint további vizsgálatokkal, például ejtési, halmozási nyomás- és emelési tesztekkel az ADR 6.1 előírásai szerint UN-tanúsított SafetyBATTbox megoldások a LogBATT kínálatában az emberek és a környezet védelmét szolgálják. A LogBATT SafetyBATTbox termékcsalád robusztus kialakításának köszönhetően magas szintű védelmet nyújt. A rozsdamentes acél belső tálcával ellátott acélszerkezet, valamint a típustól függően eloxált alumíniumból vagy bevonatos acélból készült külső falak mechanikai védelmet biztosítanak a kirepülő alkatrészekkel és a kiszabaduló lángokkal szemben. A beépített gázkezelő rendszer lehetővé teszi a nyomás szabályozott levezetését és a füstgázok szűrését. A boxok hőszigetelése biztosítja, hogy egy akkumulátortűz során a SafetyBATTbox külső falain mért hőmérséklet az engedélyezett 100 °C alatt maradjon. Az újrahasználható LogBAG csomagolóelemek alkalmazásának köszönhetően nincs szükség bonyolult belső rakományrögzítési megoldásokra a boxon belül.
A LogBATT SafetyBATTbox termékcsalád alkalmazási területei
A SafetyBATTbox termékcsalád a sérült, hibás és kritikusan sérült lítiumion-akkumulátorok teljes körét lefedi – a kis méretű Powertool celláktól egészen a komplett elektromos járművek meghajtóakkumulátoraiig. Az alkalmazott modell az akkumulátor méretétől, tömegétől és állapotától, valamint az adott esetre vonatkozó csomagolási előírásoktól függ.
Tipikus alkalmazási területek közé tartoznak a felpúposodott vagy hőhatás miatt gyanús akkumulátorok a szervizekből, a balesetet szenvedett elektromos járművek sérült hajtóakkumulátorai, a visszahívási akciókból származó akkumulátor-visszáruk, valamint a fejlesztés alatt álló prototípusok, amelyek még nem rendelkeznek lezárt UN 38.3 vizsgálattal. A SafetyBATTbox termékcsalád alkalmazási körébe tartozik továbbá az akkumulátorok szabályozott szállítása ártalmatlanítás vagy újrahasznosítás céljából a SV 377 előírásainak megfelelően.
Termékáttekintés: A SafetyBATTbox termékcsalád összehasonlítása
Termékek

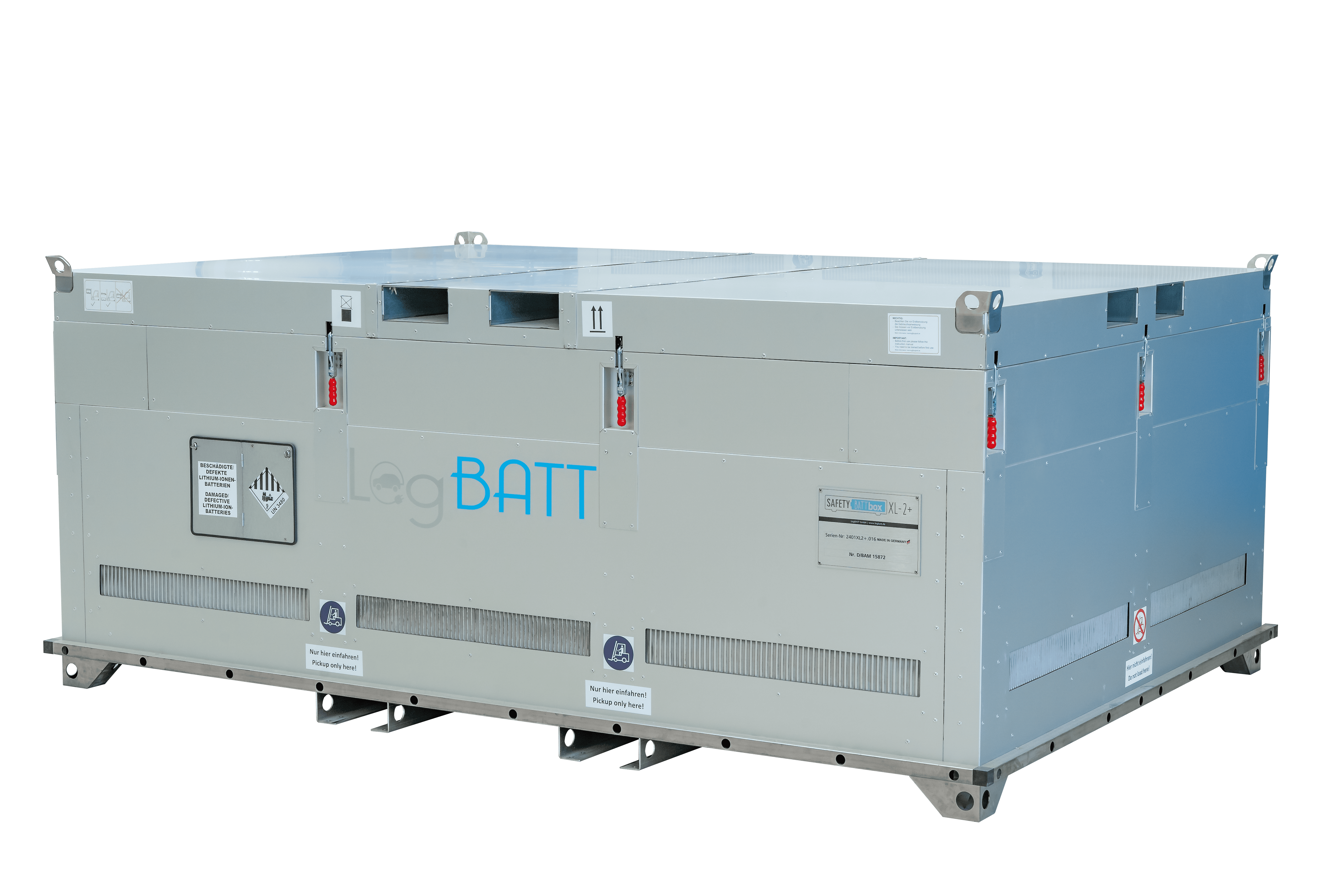

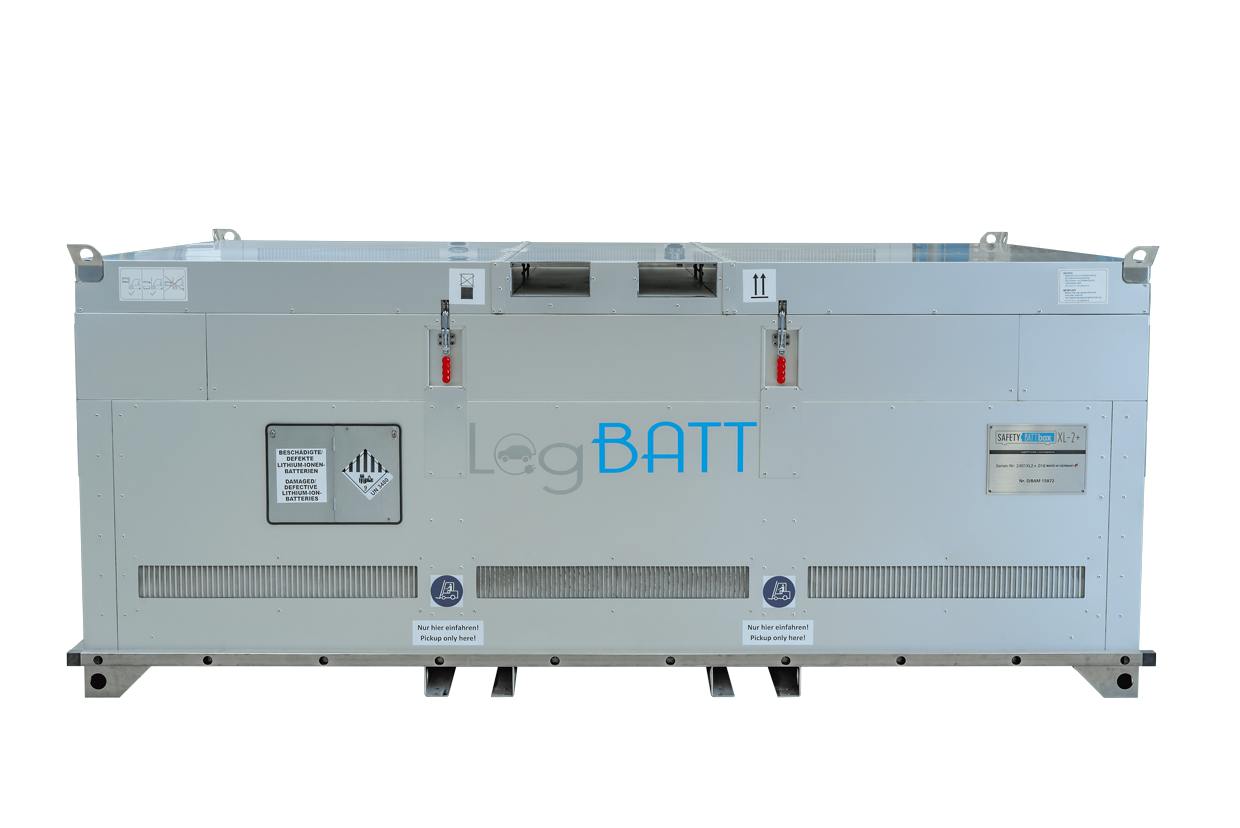

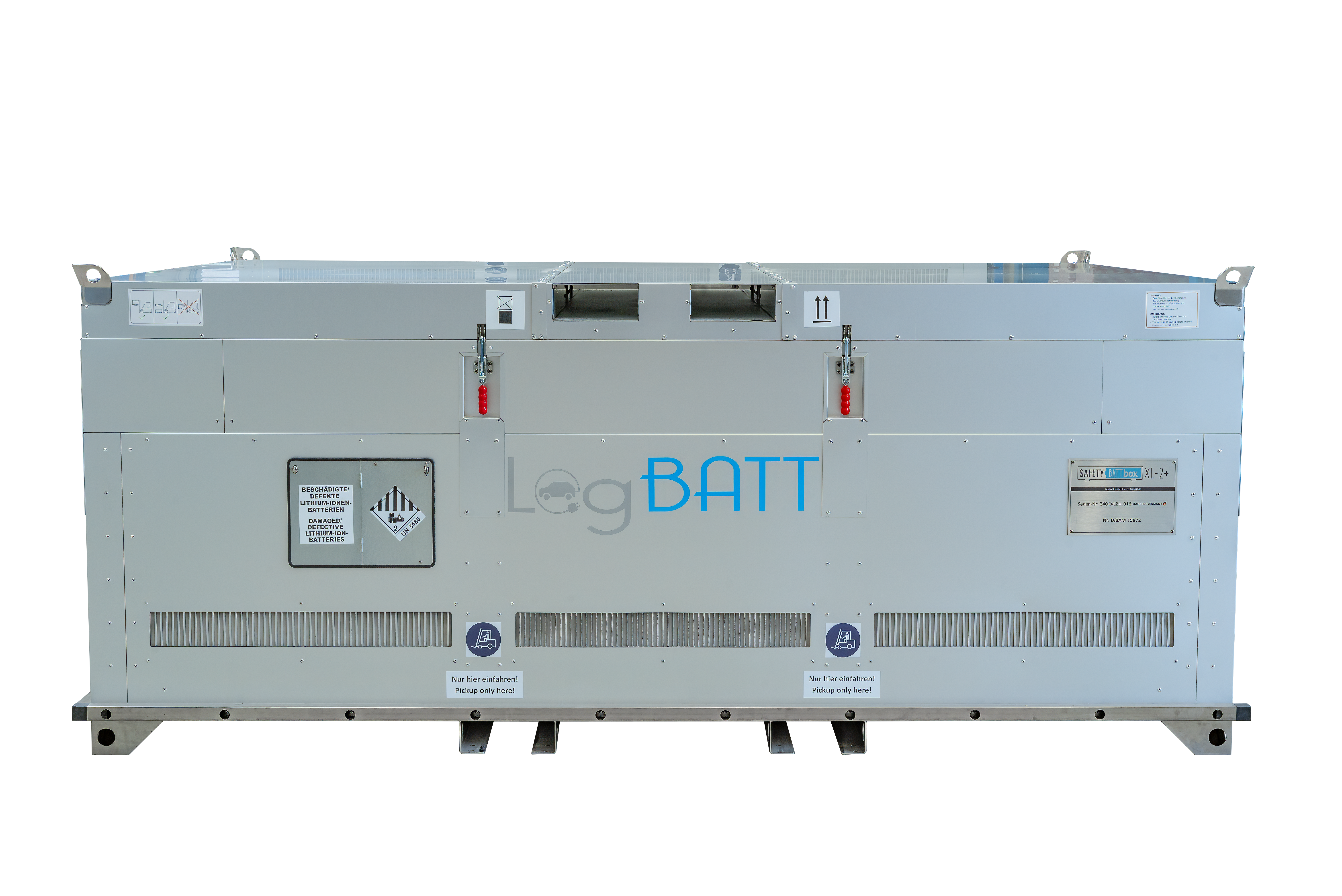

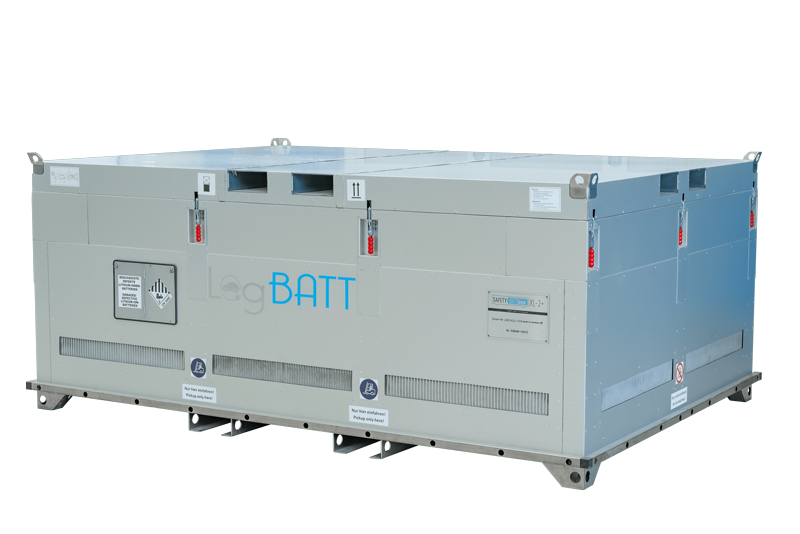

SafetyBATTbox XL-2.2+
- A SafetyBATTbox XL-2.2+ nagy méretű és nagy tömegű cellák, akkumulátorok vagy személygépkocsikból és haszongépjárművekből származó akkumulátormodulok szállítására alkalmas, legfeljebb 1 700 kg hasznos teherbírásig.
- Belső tartály rozsdamentes acélból, külső burkolat eloxált alumíniumból.
- Típusjóváhagyás: I. csomagolási csoport (ADR, RID, IATA-DGR és IMDG).
- D-BAM 16336 BAM jóváhagyás az LP906 csomagolási előíráshoz (nagyméretű csomagolási előírás kritikusan sérült cellákhoz és akkumulátorokhoz), legfeljebb 166 kWh energiatartalomig.
- Méretek:
- 3 233 × 2 284 × 1 350 mm (külső méret)
- 2 790 × 1 820 × 797 mm (belső méret)

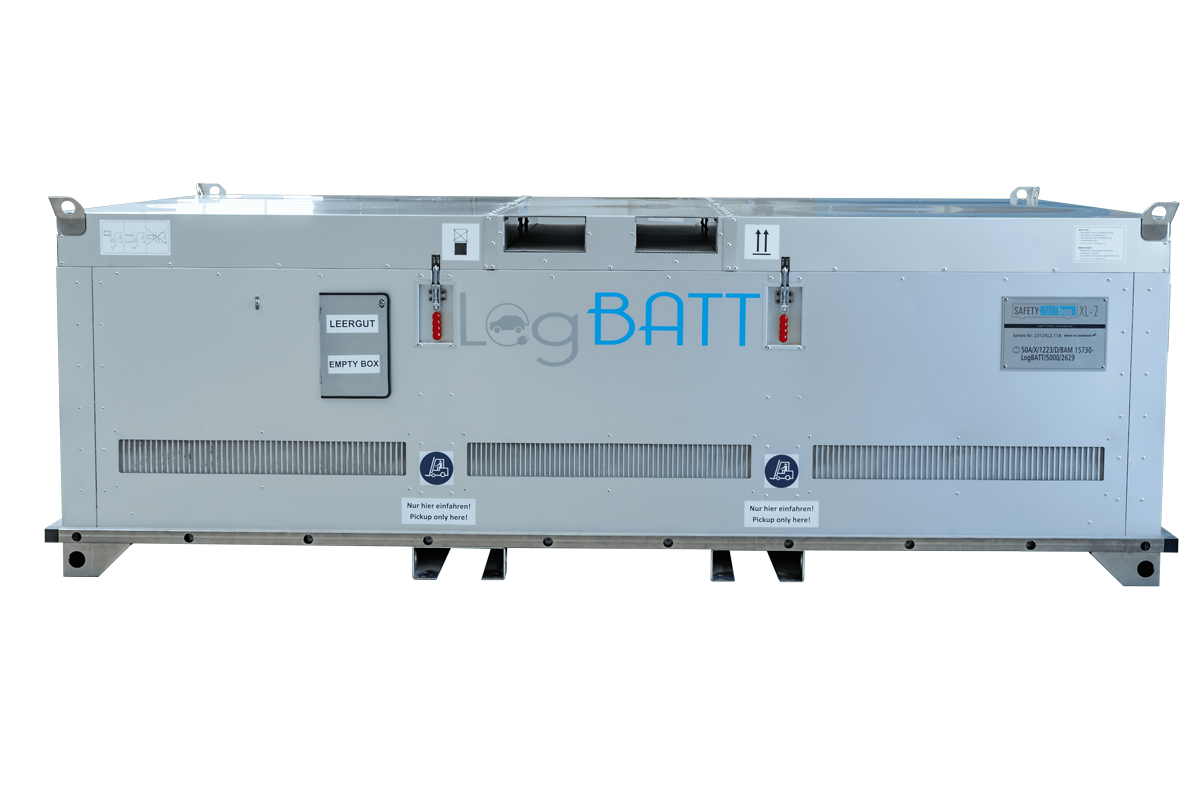

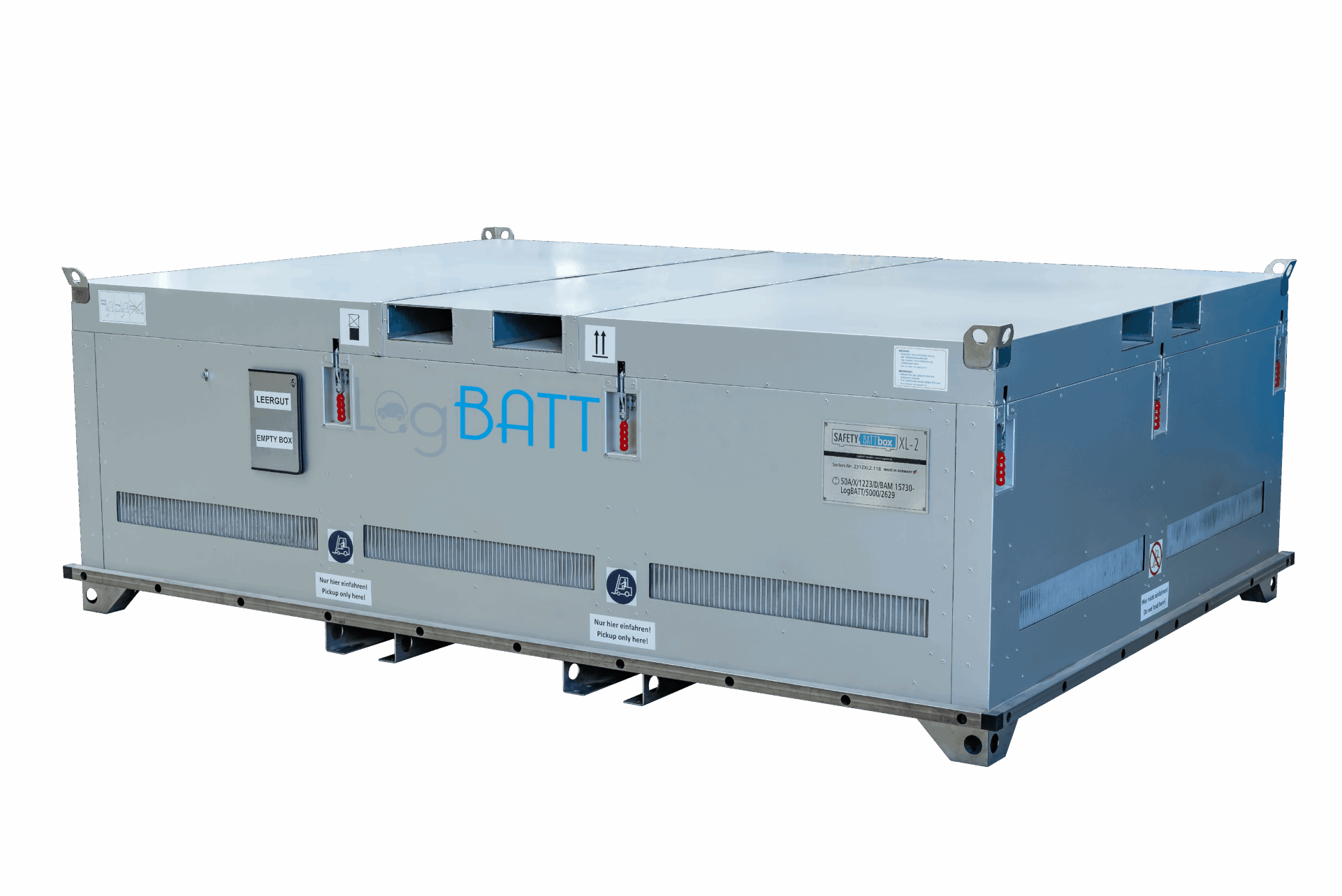

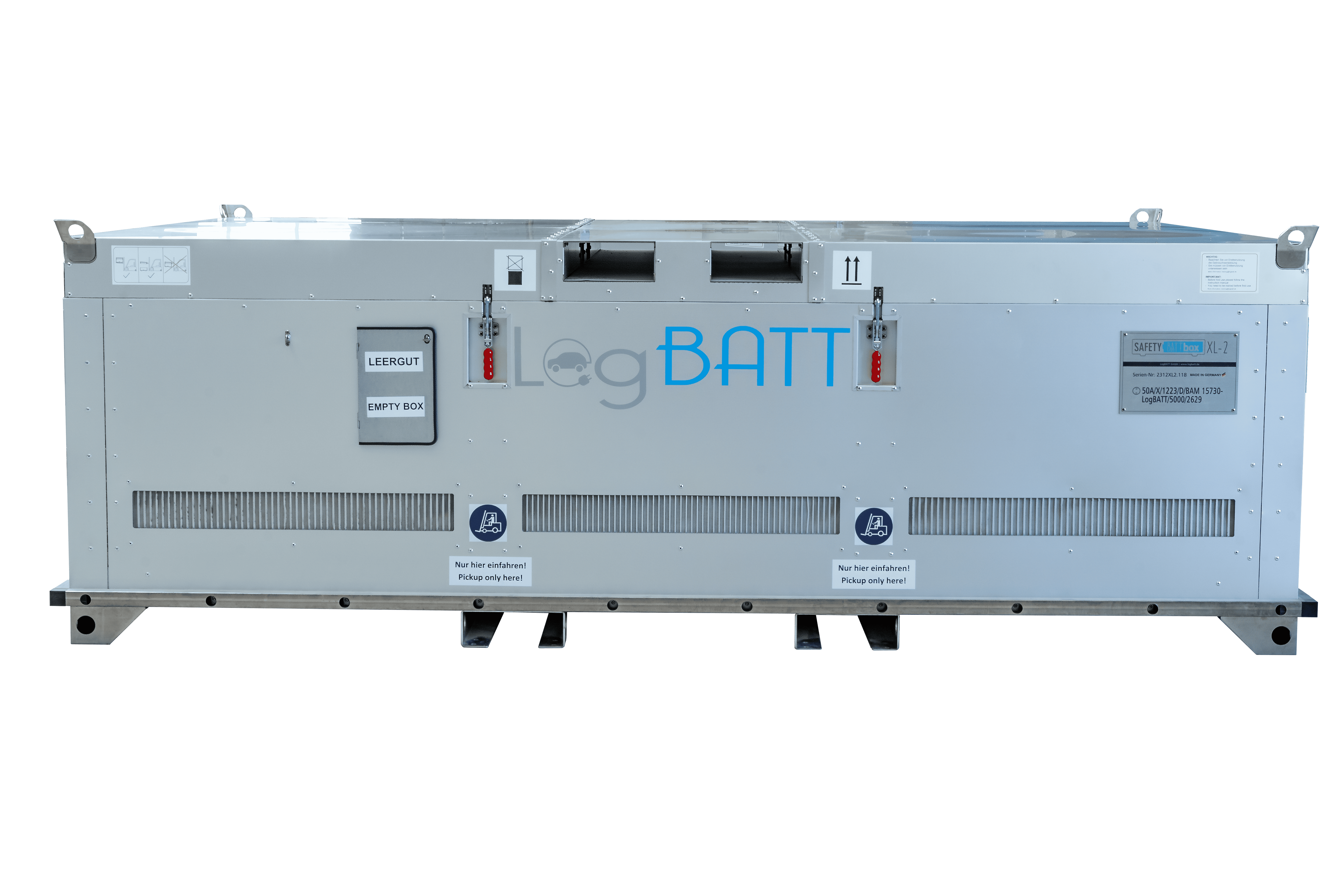

SafetyBATTbox XL 2.2
- A SafetyBATTbox XL-2.2 nagyméretű cellák, valamint személygépkocsikból és haszongépjárművekből származó akkumulátorok vagy akkumulátormodulok szállítására alkalmas, legfeljebb 1 129 kg hasznos teherbírás mellett.
- Rozsdamentes acél belső tartály, eloxált alumínium külső burkolat.
- Konstrukciós tanúsítás: I. csomagolási csoport (ADR, RID, IATA-DGR és IMDG).
- BAM-engedély: D-BAM 15730 az LP906 csomagolási utasításhoz (nagyméretű csomagolás kritikusan sérült cellák és akkumulátorok számára), legfeljebb 113,2 kWh kapacitásig.
- Méretek:
- 3.233 x 2.284 x 1.095 mm (außen)
- 2.790 x 1.820 x 542 mm (innen)

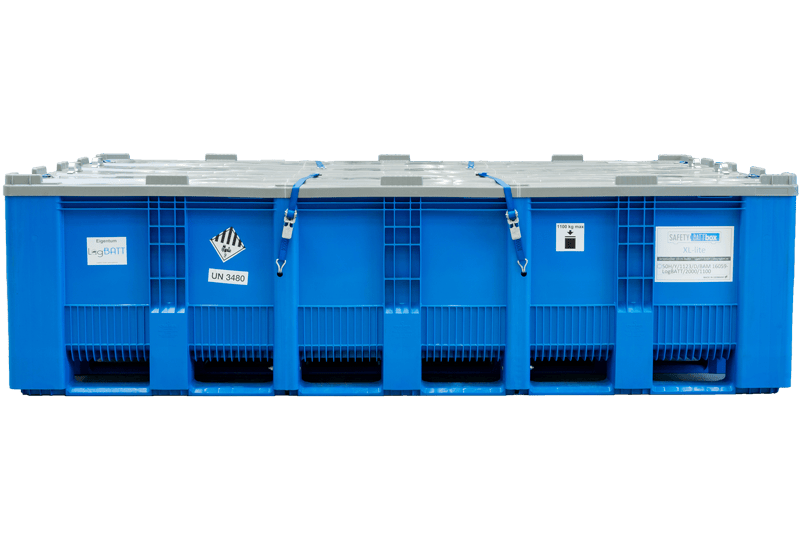

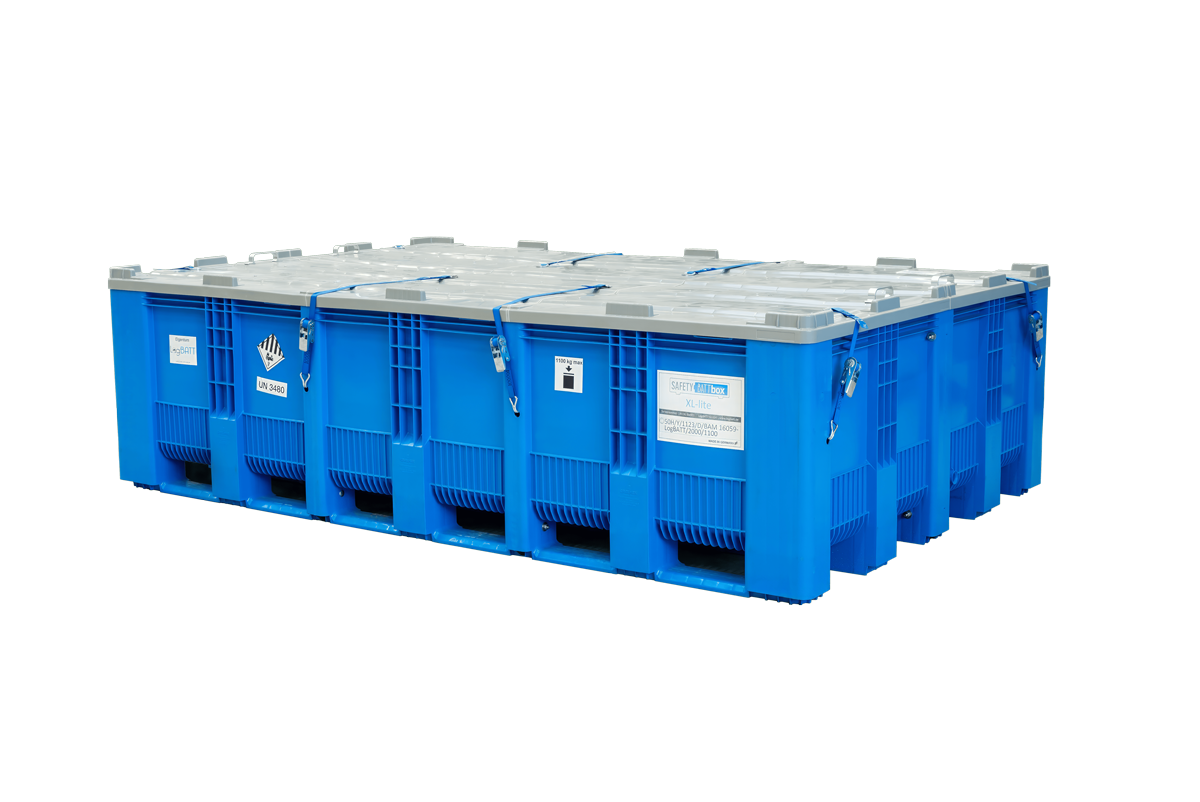

SafetyBATTbox XL-lite
- A SafetyBATTbox XL-lite nagyméretű cellák, valamint személygépkocsikból és haszongépjárművekből származó akkumulátorok vagy akkumulátormodulok szállítására alkalmas, legfeljebb 900 kg hasznos teherbírás mellett.
- Műanyag ház.
- Konstrukciós tanúsítás: II. csomagolási csoport (ADR, RID, IATA-DGR és IMDG).
- BAM-engedély: D-BAM 16059 az LP903 (nagyméretű csomagolás cellákhoz és akkumulátorokhoz), LP904 (nagyméretű csomagolás sérült cellákhoz és akkumulátorokhoz), valamint LP905 (nagyméretű csomagolás prototípusokhoz és kis szériás cellákhoz, illetve akkumulátorokhoz) csomagolási utasításokhoz.
- Méretek:
- 2.965 x 1.863 x 847 mm (außen)
- 2.870 x 1.770 x 590 mm (innen)

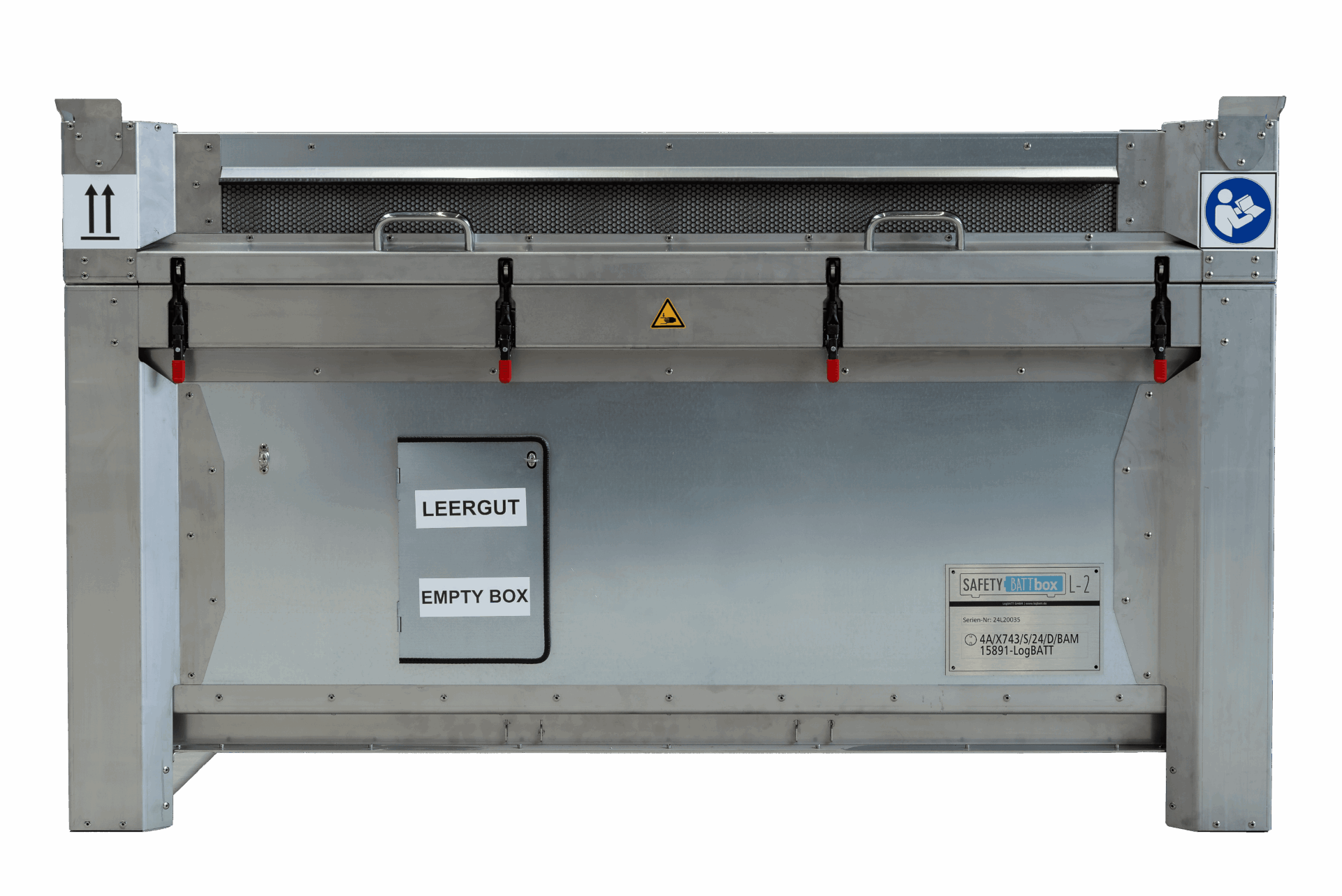

SafetyBATTbox L-2
- A SafetyBATTbox L-2 személygépkocsikból és haszongépjárművekből származó cellák, akkumulátorok vagy akkumulátormodulok, valamint e-bike akkumulátorok, laptopakkumulátorok és egyéb elektromos berendezések akkumulátorainak szállítására alkalmas, legfeljebb 357 kg hasznos teherbírás mellett.
- Rozsdamentes acél belső tartály, horganyzott acél külső burkolat.
- Konstrukciós tanúsítás: I. csomagolási csoport (ADR, RID, IATA-DGR és IMDG).
- BAM-engedély: D-BAM 15891 az LP911 csomagolási utasításhoz (nagyméretű csomagolás kritikusan sérült cellák és akkumulátorok számára), legfeljebb 28,35 kWh kapacitásig.
- Méretek:
- 1.606 x 1.200 x 964 mm (außen)
- 1.312 x 913 x 472 mm (innen)

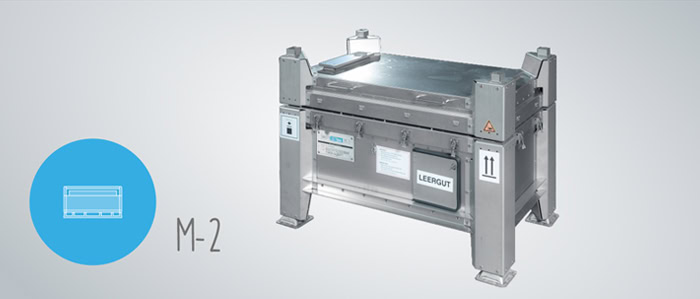

SafetyBATTbox M-2
- A SafetyBATTbox M-2 személygépkocsikból és haszongépjárművekből származó cellák, akkumulátorok vagy akkumulátormodulok, valamint e-bike akkumulátorok, laptopakkumulátorok és egyéb elektromos berendezések akkumulátorainak szállítására alkalmas, legfeljebb 30 kg hasznos teherbírásig.
- Belső tartály rozsdamentes acélból, külső burkolat horganyzott acélból.
- Típusjóváhagyás: I. csomagolási csoport (ADR, RID, IATA-DGR és IMDG).
- D-BAM 15468 BAM jóváhagyás az LP911 csomagolási előíráshoz (nagyméretű csomagolási előírás kritikusan sérült cellákhoz és akkumulátorokhoz), legfeljebb 3,036 kWh energiatartalomig.
- Méretek:
- 1.000 x 600 x 700 mm (außen)
- 816 x 416 x 306 mm (innen)

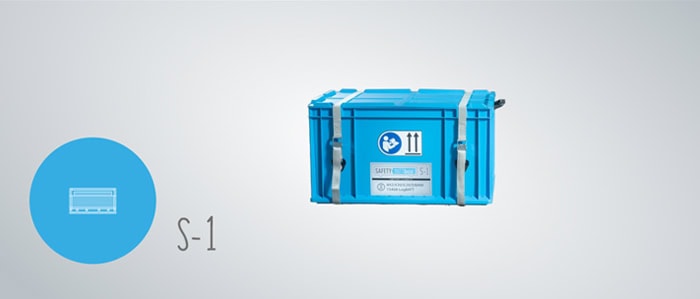

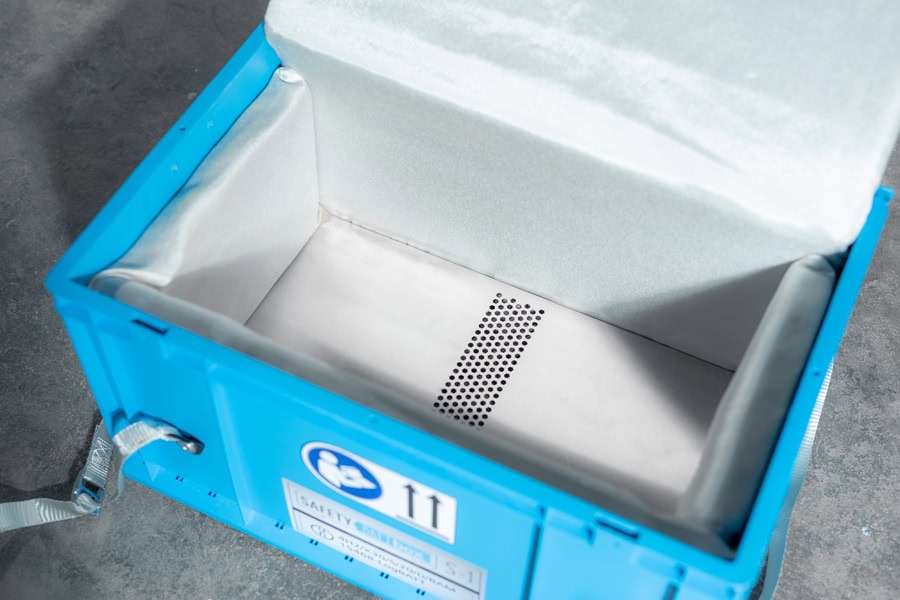

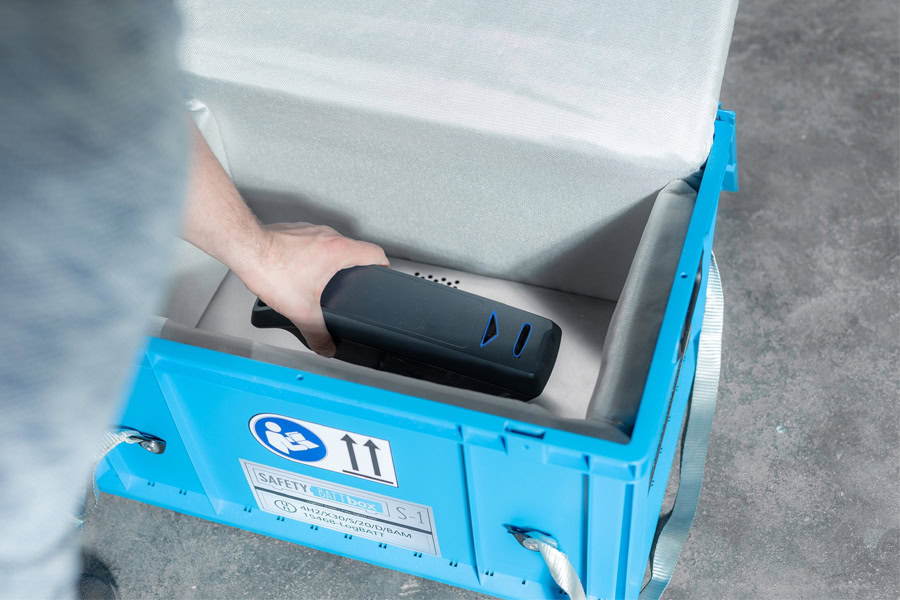

SafetyBATTbox S-1
- A SafetyBATTbox S-1 legfeljebb 10 kg terhelésig alkalmas e-bike-okból, laptopokból vagy elektromos szerszámokból származó akkumulátorcellák, akkumulátorok és akkumulátormodulok szállítására.
- Műanyag ház
- Típusjóváhagyás: I. csomagolási csoport (ADR, RID, IATA-DGR és IMDG)
- BAM D-BAM 15937 jóváhagyás az LP911 csomagolási előírás szerint (nagyméretű csomagolás kritikusan sérült cellákhoz vagy akkumulátorokhoz) legfeljebb 500 Wh kapacitásig
- Méretek:
- 600 x 400 x 340 mm (außen)
- 480 x 280 x 180 mm (innen)
SafetyBATTbox S-1-lite
- A SafetyBATTbox S-1-lite e-bike-okból, laptopokból és elektromos szerszámokból származó cellák, akkumulátorok vagy akkumulátormodulok szállítására alkalmas, legfeljebb 15 kg hasznos teherbírás mellett.
- Műanyag ház.
- Konstrukciós tanúsítás: II. csomagolási csoport (ADR, RID, IATA-DGR és IMDG).
- BAM-engedély: D-BAM 16387 a P903 (cellák és akkumulátorok), P908 (sérült és hibás cellák és akkumulátorok), P909 (ártalmatlanításra és újrahasznosításra szánt cellák és akkumulátorok), valamint P910 (prototípusok és kis szériás cellák, illetve akkumulátorok) csomagolási utasításaihoz.
- Méretek:
- 600 x 400 x 340 mm (außen)
- 480 x 280 x 180 mm (innen)

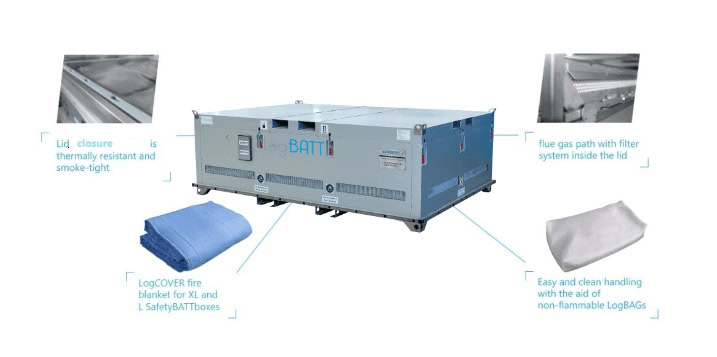

Az Ön előnyei
- Minden tűzvédelmi konténer valós körülmények között tesztelt és hatóságilag jóváhagyott
- Minden egy kézből (fejlesztés és gyártás)
- A piacon elérhető egyik legegyszerűbb boxkezelési rendszer
- A LogBATT saját gyártó és QSP-tanúsítvánnyal rendelkezik
- Azonnal használatba vehető
- Nincs szükség belső csomagolásra
- Többféle szállítási mód: közúti (ADR), vasúti (RID) és tengeri szállítás (IMDG Code)
- Multifunkcionális; prototípusokhoz (SV310) és sérült akkumulátorokhoz (SV376) is alkalmazható
- Engedéllyel rendelkezik az amerikai piacra (DOT U.S. Special Permit)
- Saját tesztelési kapacitás, beleértve az akkumulátorok átalakítását is
- Jövőbiztos megoldás: a LogBATT az P911/LP906 eljárás meghatározásának jogosultja
- Kültéri használatra is alkalmas
- Egy csomagolásban több akkumulátor is szállítható
- Nincs szükség karbantartásra
- GPS-követés és szenzoros állapotfelügyelet
- Vásárlás vagy bérlés

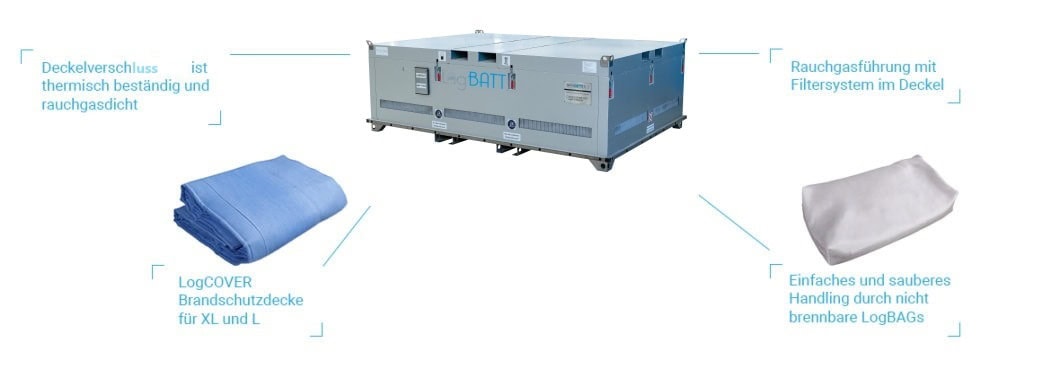

- Nincs lángképződés, kirepülő alkatrész vagy mechanikai sérülés a tűzvédelmi konténeren kívül
- Beépített szűrőrendszer
- A konténer külső falain a hőmérséklet tartósan 100 °C alatt marad
- Irányított füstgázelvezetés és a füst távozása meghatározott nyílásokon keresztül
- Hidrogén-fluorid (HF) szűrés
- Típusjóváhagyott, X-kódolású UN-csomagolás (I. csomagolási csoport, veszélyesáru-csomagolások, A50 nagyméretű csomagolások)
A SBB XL-2 tűztesztje
Ismerje meg szállítóboxainkat:
Tel.: +49 7153 925080 | E-Mail: info@logbatt.de
LogBATT E-Learning Academy
Munkatársai online képzése a kritikusan sérült lítiumion-akkumulátorok hatósági előírásoknak és eljárási utasításoknak megfelelő csomagolásáról SafetyBATTbox konténereinkben:
- Egyszerű
- Modern
- Digitális
- Világszerte alkalmazható
Jelentkezzen most képzésünkre: training@logbatt.de

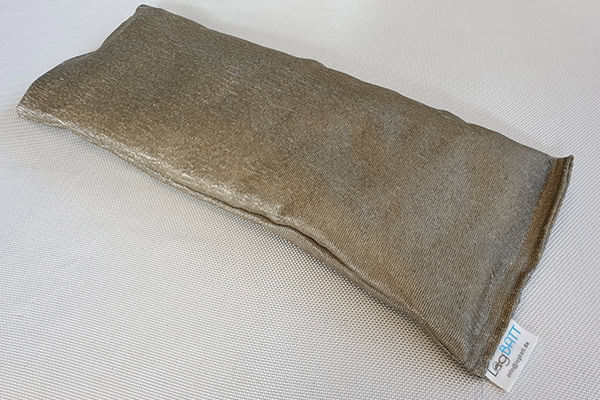

LogBAGs

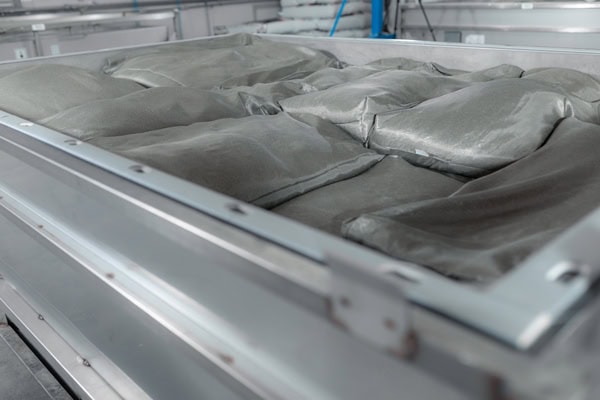

Párnák a SafetyBATTboxok gyors és egyszerű feltöltéséhez, amelyek hatékonyabb megoldást kínálnak a laza töltőanyaggal szemben. A párnák alakíthatók, így optimálisan alkalmazkodnak az akkumulátorok méretéhez és formájához.
- Nem éghető a DIN 4102 és az EN 13501-1 szabvány szerint
- Elektromosan nem vezető
- Több méretben elérhető
- Rendkívül rugalmas anyag
- Optimalizálja a kezelési folyamatokat
Az alábbi csomagolási célokra:
- Hibás vagy sérült lítiumion-akkumulátorok a LogBATT által meghatározott eljárás szerint vagy az SV376 különleges előírás alapján (P908/LP904)
- Prototípus állapotú lítiumion-akkumulátorok az SV310 különleges előírás szerint (P910/LP905)
- Újrahasznosításra szánt lítiumion-akkumulátorok az SV377 különleges előírás szerint (P909)
| LogBAG XL | LogBAG L | LogBAG M | LogBAG S+ | LogBAG S | |
| Hossz [mm] | 1.000 | 1.000 | 500 | 580 | 180 |
| Szélesség [mm] | 1.000 | 500 | 500 | 400 | 450 |
| Magasság [mm] | 150 | 150 | 150 | 150 | 50 |
| Tömeg [kg] | 13,0 | 7,0 | 3,5 | 1,0 | 0,3 |
FAQ – Gyakran ismételt kérdések a lítiumion-akkumulátorok és lítiumion-akkumulátorcellák szállítókonténereiről
Mit jelentenek az UN 3480 és UN 3481 UN-számok?
Az UN-számok a veszélyes anyagok azonosítására szolgálnak. Az UN 3480 a készülékektől elkülönítve szállított lítiumion-akkumulátorokat jelöli, míg az UN 3481 a készülékbe beépített vagy készülékkel együtt csomagolt lítiumion-akkumulátorokra vonatkozik. Mindkét kategória a 9. osztályba tartozó veszélyes árukra vonatkozó ADR-előírások hatálya alá tartozik. A SafetyBATTbox típusváltozattól és az akkumulátor állapotától függően mindkét UN-szám szerinti szállításra engedélyezett.
Mit jelent a P911 csomagolási előírás, és mikor alkalmazandó?
A P911 (nagyméretű csomagolások esetén az LP906) a lítiumion-akkumulátorokra vonatkozó legszigorúbb ADR-csomagolási utasítás, amely a kritikusan sérült cellákra és akkumulátorokra vonatkozik. Ide tartoznak azok a cellák vagy akkumulátorok, amelyek normál szállítási körülmények között gyors szétesésre, veszélyes reakcióra, lángképződésre, veszélyes hőfejlődésre vagy mérgező, maró illetve gyúlékony gázok és gőzök kibocsátására hajlamosak. A szabályozás UN-tanúsított és típusjóváhagyott csomagolást ír elő, amely gázkezelő rendszerrel, hőszigeteléssel és tűzvédelmi párnázattal rendelkezik. A SafetyBATTbox XL-2.2+, XL 2.2, L-2, M-2 és S-1 modellek megfelelnek ennek a csomagolási utasításnak.
Mikor elegendő a P903, és mikor van szükség P908 vagy P911 előírás alkalmazására?
Az SV376 különleges előírás szerint a sértetlen lítiumion-akkumulátorokat normál szállítási körülmények között a P903 csomagolási utasításnak megfelelően kell csomagolni. A sérült vagy hibás akkumulátorokat a P908 előírás szerint kell csomagolni, például mechanikai sérülés, mélykisülés vagy egyéb észlelhető hibák esetén. A kritikusan sérült akkumulátorokat a P911/LP906 előírásoknak megfelelően kell csomagolni. Az, hogy melyik SafetyBATTbox alkalmas az ADR-előírásoknak megfelelő szállításhoz, az akkumulátor állapotától, méretétől, tömegétől és energiatartalmától függ. További információkért tekintse meg a LogBATT SafetyBATTbox termékportfólióját.
Miért veszélyesek a sérült lítiumion-akkumulátorok?
A sérült akkumulátorok a cellák belső károsodása miatt hőreakcióba léphetnek, amelynek következtében hőtermelés, füstgázképződés és nyomásnövekedés alakulhat ki, szélsőséges esetben pedig thermal runaway következhet be, amely a szomszédos cellákra is átterjedő tüzet okozhat. A felszabaduló gázok mérgező vegyületeket, például hidrogén-fluoridot (HF) és szén-monoxidot (CO) tartalmazhatnak. Ezért az ilyen akkumulátorokat kizárólag bevizsgált biztonsági konténerekben, például a SafetyBATTbox rendszerben szabad szállítani.
Mi történik thermal runaway esetén?
A Thermal Runaway egy lítiumion-akkumulátorban bekövetkező, ellenőrizetlen és önmagát erősítő hőreakció. Általában belső cellakárosodás, túltöltés, mélykisülés vagy mechanikai sérülés következtében alakul ki, és intenzív hőtermeléssel, nyomásnövekedéssel, mérgező füstgázok kibocsátásával, elektrolitszivárgással, valamint lángképződéssel járhat. A SafetyBATTbox kialakítása lehetővé teszi az ilyen vészhelyzetek biztonságos kezelését: mechanikai védelmet nyújt a lángokkal és a kirepülő alkatrészekkel szemben, hőszigeteléssel rendelkezik, valamint füstgázelvezető és szűrőrendszerrel támogatja a nyomás kontrollált levezetését.
Melyik SafetyBATTbox modellre van szükségem egy kritikusan sérült elektromosjármű-akkumulátor szállításához?
Kritikusan sérült elektromos járműakkumulátorok és nagyfeszültségű energiatároló rendszerek esetén a SafetyBATTbox XL-2.2+ modellt ajánljuk. A konténer az LP906 előírás szerint engedélyezett kritikusan sérült akkumulátorok ADR-kompatibilis szállítására, legfeljebb 1 700 kg tömegű akkumulátorok befogadására alkalmas, és integrált gázkezelő rendszerrel rendelkezik. Kisebb méretű vagy alacsonyabb tömegű nagyfeszültségű akkumulátorok esetében a SBB XL-2.2 modell is megfelelő választás lehet.
Milyen alkalmazási területekre alkalmas a SafetyBATTbox termékcsalád?
A SafetyBATTbox termékcsaládot minden méretű sérült, hibás és kritikusan sérült lítiumakkumulátorok szállítására és tárolására tervezték – a Powertool akkumulátoroktól és e-bike akkumulátoroktól kezdve az ipari akkumulátormodulokon át egészen a komplett elektromos járművek akkumulátor-csomagjaiig. A különböző modellek lefedik az eltérő ADR csomagolási előírásokat, és az akkumulátor mérete, tömege és veszélyességi besorolása alapján választhatók ki.
Mi a különbség a szállítóbox és a karanténbox között?
A karanténbox a sérült vagy hibás akkumulátorok ideiglenes tárolására szolgál, és gyakran használják haváriaeszközként (azonnali intézkedés káresemény esetén) vagy evakuációs konténerként is (az akkumulátor veszélyzónából történő eltávolítására a telephelyen belül). A szállítóbox a lítiumion-akkumulátorok ADR-előírásoknak megfelelő közúti, vasúti, tengeri vagy légi szállításához szükséges. A LogBATT a SafetyBATTbox termékcsaláddal minden alkalmazási célra megfelelő megoldást kínál. A szállítóboxok az alábbi elnevezéseken is ismertek: szállítóláda, szállítótartály, veszélyesáru-box, veszélyesáru-konténer, tűzvédelmi box vagy tűzvédelmi láda.
Milyen anyagokat használnak a SafetyBATTbox konténerek gyártásához?
A LogBATT SafetyBATTbox konténerei modelltől függően porszórt bevonatú acélból, eloxált alumíniumból vagy horganyzott acélból készülnek, és hőálló rozsdamentes acél belső tálcával vannak felszerelve. A SafetyBATTbox S-1, valamint a lite modellek (SBB XL-lite és SBB S-1-lite) burkolata nagy ellenálló képességű műanyagból készül.
Megvásárolható vagy bérelhető a SafetyBATTbox?
Mindkét lehetőség rendelkezésre áll. Minden SafetyBATTbox közvetlenül megvásárolható, akár egyedi modellként, akár rendszeres szállításokhoz kialakított flottaként. Alternatív megoldásként a LogBATT bérleti konstrukcióban is kínálja a SafetyBATTbox termékeket, különösen egyszeri vagy rövid távú felhasználás esetén, például visszahívási akciók vagy szervizben bekövetkező incidensek során.

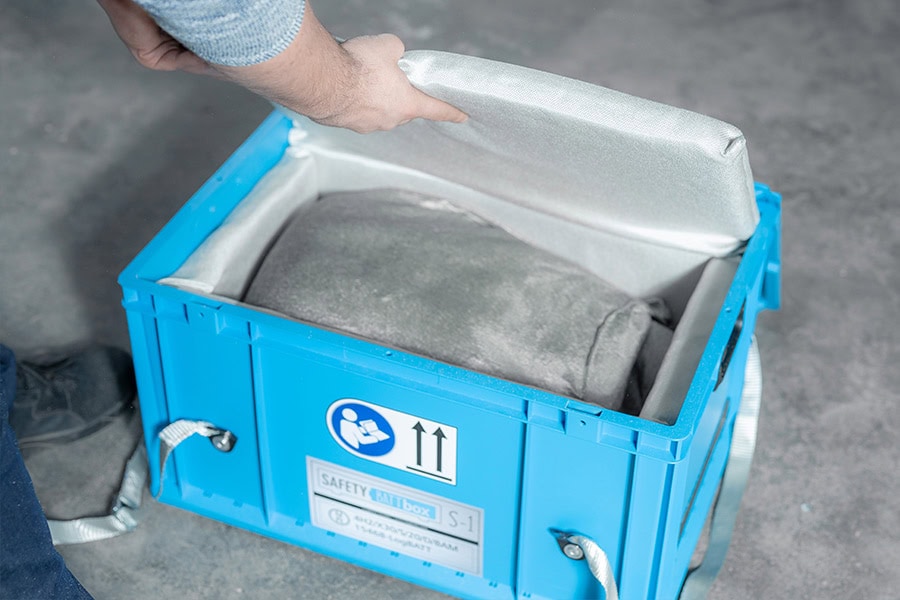

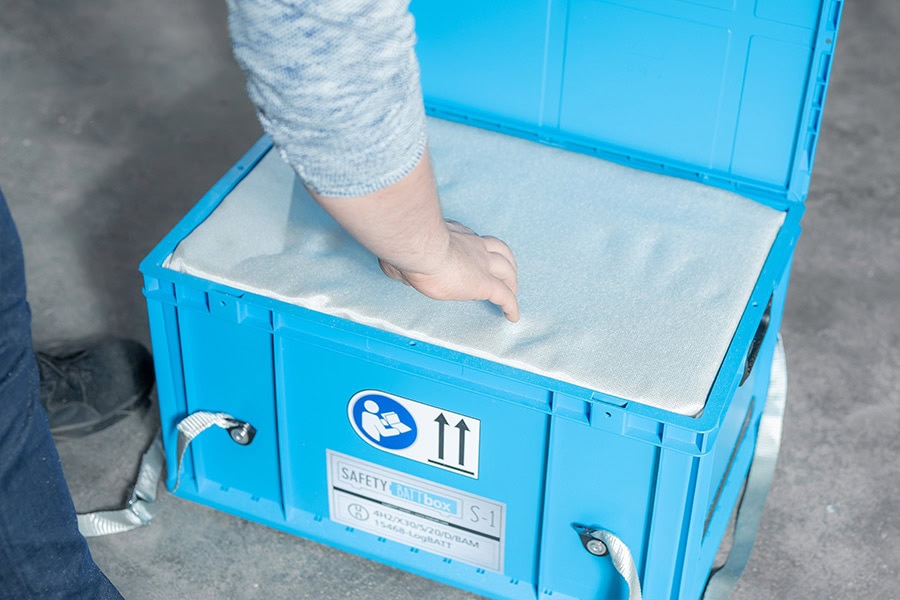

Hogyan működnek a LogBAG zsákok?
A LogBAG többször használható tűzvédelmi párna, amely bevizsgált, nem éghető anyagból készül a DIN 4102 szabvány követelményeinek megfelelően. A SafetyBATTbox belsejében körülveszi és párnázza az akkumulátort, ömlesztett töltőanyag használata nélkül rögzíti azt, valamint képes felszívni a kiszivárgó folyadékokat, például az elektrolitot. A laza tűzvédelmi granulátumokkal szemben a LogBAG használat után könnyen eltávolítható és többször is felhasználható.
A LogBATT SafetyBATTbox szállítóboxa tárolásra is használható?
Igen. A LogBATT SafetyBATTbox szállítóboxai kombinált megoldásként készültek szállítási és tárolási célokra. A sérült akkumulátorok közvetlenül a helyszínen biztonságosan elhelyezhetők a boxban (karanténtárolás), szükség esetén hosszabb ideig is tárolhatók, majd átpakolás nélkül, az ADR-előírásoknak megfelelően tovább szállíthatók. Így nincs szükség külön tárolási csomagolásra.
